海拓超音頻加熱機：鐵棒退火熱處理的高效之選

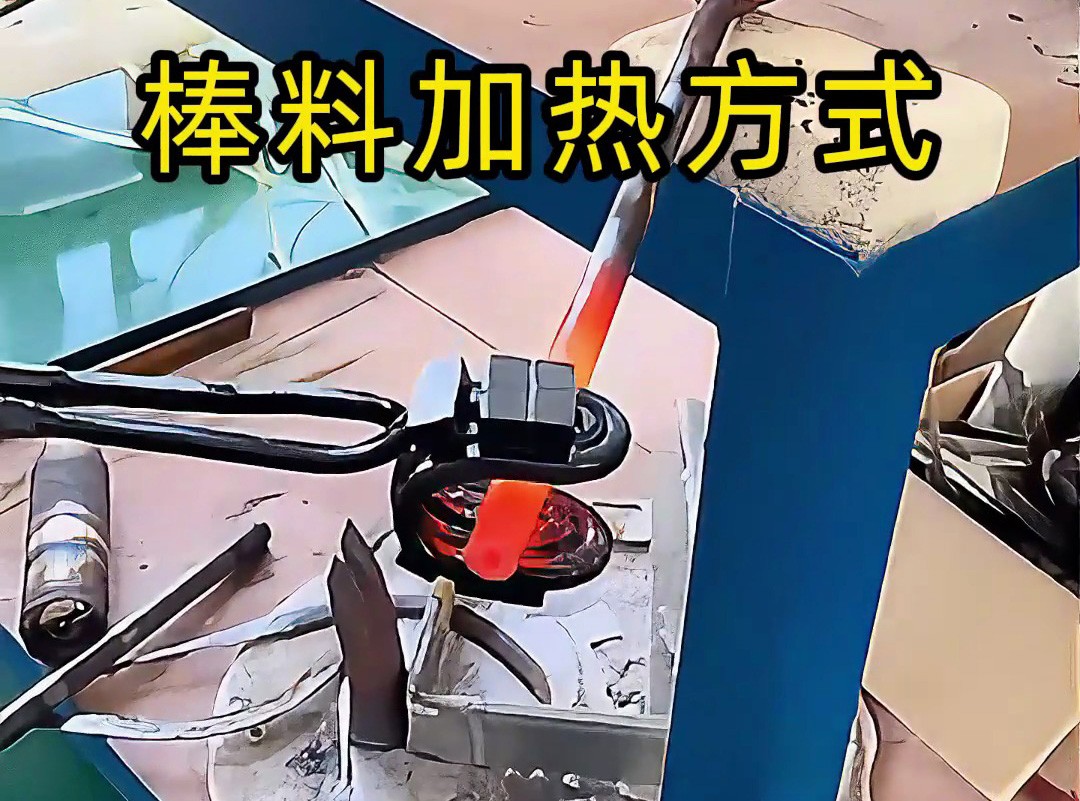

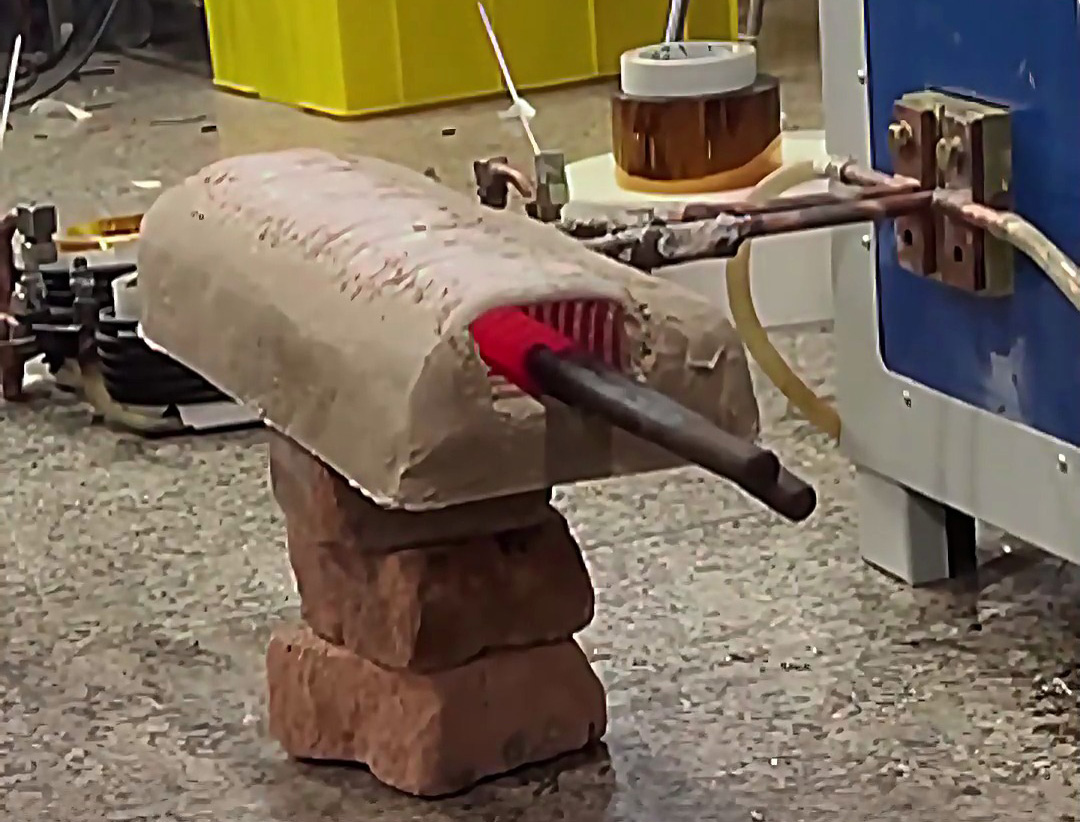

從退火熱處理的核心需求來看，超音頻加熱機的技術特性與其高度契合。鐵棒退火的目的是通過加熱至特定溫度（通常為 600-800℃，根據材質與工藝要求調整）并保溫，消除鍛造、軋制過程中產生的內應力，改善材料塑性與韌性，便于后續加工（如切削、彎曲）。傳統退火設備（如箱式爐）需將鐵棒整體放入爐內緩慢升溫，單根加熱需數十分鐘甚至數小時，不僅效率低下，還存在 “加熱不均導致局部性能差異” 的問題。而海拓超音頻加熱機通過超音頻感應磁場作用于鐵棒，使鐵棒內部產生渦流并快速升溫，幾秒內即可達到退火所需溫度，且熱量分布均勻 —— 以直徑 20mm、長度 500mm 的 45 號鋼棒為例，設備僅需 5-8 秒即可將其加熱至 700℃，加熱過程中棒體各段溫差可控制在 ±10℃內，確保退火后材料性能一致。

此外，海拓超音頻加熱機的精準控溫能力，能確保鐵棒退火效果穩定可控。設備配備的智能溫控系統可實時監測鐵棒溫度，并通過反饋調節加熱功率，避免因溫度過高導致的晶粒粗大或溫度不足導致的應力消除不徹底。例如對需要后續冷彎加工的鐵棒，通過超音頻加熱機精準控制退火溫度在 650℃，保溫 10 秒后緩慢冷卻，可使鐵棒的屈服強度降低 20%-30%，塑性提升 40% 以上，冷彎時不易開裂，顯著提升后續加工的合格率。
