不少客戶好奇：“高頻加熱設(shè)備能不能直接在水里加熱金屬？水會不會影響加熱效果，甚至損壞設(shè)備？” 答案是完全可以！此前我們曾發(fā)布過類似應(yīng)用案例，這次特意再次做了實測演示 —— 將不銹鋼工件放入浸泡在水中的感應(yīng)加熱線圈內(nèi)，啟動高頻加熱機后，能清晰看到不銹鋼工件在水中被直接燒紅透，完美驗證了高頻加熱在水下場景的可行性，也打破了 “水會阻礙高頻加熱” 的認(rèn)知誤區(qū)。
先說說 “水中加熱金屬” 的核心原理 —— 高頻加熱依賴的是電磁感應(yīng)生熱，其本質(zhì)是高頻電流通過線圈產(chǎn)生交變磁場，金屬工件在磁場中因電磁感應(yīng)生成渦流，進(jìn)而自身發(fā)熱，整個過程無需依賴空氣傳導(dǎo)熱量，也不受水的影響。水雖然是導(dǎo)體，但高頻磁場能穿透水體作用于金屬工件，且設(shè)備的感應(yīng)加熱線圈經(jīng)過防水處理（如采用耐高溫絕緣材料包裹、接頭密封），完全不用擔(dān)心進(jìn)水短路；同時，水還能起到 “局部冷卻” 作用，僅讓金屬工件受熱，周邊水體溫度不會大幅升高，避免熱量擴散浪費。
這次實測我們選用的是304 不銹鋼工件（尺寸 10mm×5mm×3mm，常見于小型五金配件）和定制防水感應(yīng)線圈（線圈外層包裹耐 1200℃高溫的陶瓷絕緣管，接線端用防水密封膠處理），具體測試步驟如下：
準(zhǔn)備一個透明水箱，注入常溫清水（水深 20cm，確保線圈和工件能完全浸泡）；
將防水感應(yīng)線圈固定在水箱底部，線圈通電端通過防水插頭連接高頻加熱機；
把不銹鋼工件放入線圈中心位置，確保工件完全被水包裹，且與線圈保持 1mm 間隙；
啟動高頻加熱機，設(shè)定加熱功率 35kW，無需預(yù)熱直接升溫。

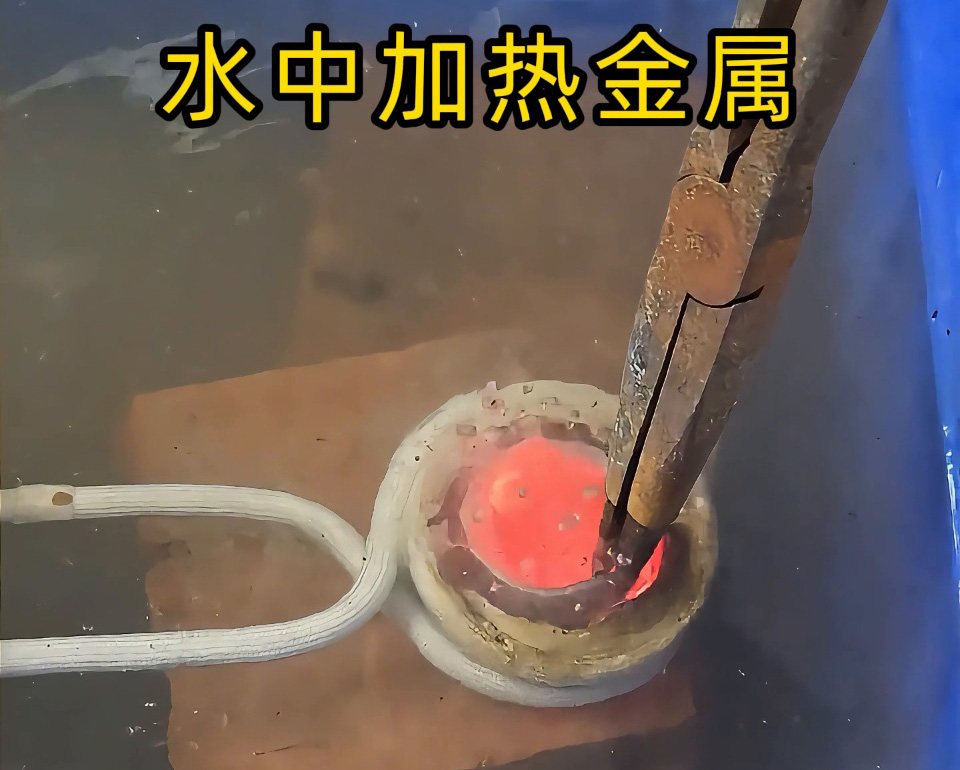

啟動設(shè)備后，能直觀看到水下的變化：2 秒時，不銹鋼工件表面開始出現(xiàn)微弱紅光；3 秒時，紅光范圍擴大，工件中心溫度明顯升高；5 秒時，整個不銹鋼工件完全燒紅透，紅光在水中清晰可見，且水體僅輕微泛起漣漪，無沸騰、無大量氣泡（僅工件表面因高溫產(chǎn)生少量水蒸氣，很快被水體冷卻）；持續(xù)加熱 1 分鐘后，關(guān)閉設(shè)備，取出工件，其燒紅狀態(tài)仍能保持?jǐn)?shù)秒，證明加熱效果與空氣中加熱完全一致，且線圈、設(shè)備均無任何損壞，防水性能穩(wěn)定。
這種 “水中直接加熱金屬” 的場景，在實際生產(chǎn)中應(yīng)用廣泛：
局部淬火場景：部分金屬工件（如刀具刃口、模具邊角）需要 “局部高溫淬火 + 快速冷卻”，將工件非淬火區(qū)域浸泡在水中，僅淬火部位伸入線圈，加熱完成后直接利用水體快速冷卻，省去 “加熱后轉(zhuǎn)移至冷卻槽” 的步驟，提升淬火效率；
防氧化加熱場景：銅、鋁等易氧化金屬在空氣中加熱易生成氧化皮，水下加熱時，水能隔絕空氣，避免金屬氧化，尤其適合對表面質(zhì)量要求高的精密零件加熱；
安全加熱場景：某些易燃易爆環(huán)境（如化工車間）需避免金屬加熱時產(chǎn)生火花，水下加熱能讓火花被水體瞬間熄滅，提升操作安全性。
此前我們曾為一家刀具廠定制過 “水下局部淬火” 方案 —— 將菜刀刃口伸入水中的線圈，加熱至 850℃燒紅后，刃口直接在水中冷卻，淬火后刃口硬度達(dá) HRC60，且表面無氧化皮，省去后續(xù)打磨工序，生產(chǎn)效率比傳統(tǒng) “空氣加熱 + 水淬” 提升 30%。
需要注意的是，水下高頻加熱需重點關(guān)注線圈防水性和工件定位：線圈必須采用耐高溫、耐水的絕緣材料，接頭做好密封處理；工件需精準(zhǔn)固定在線圈中心，避免與線圈直接接觸導(dǎo)致短路，同時確保工件完全處于磁場覆蓋范圍，保證加熱均勻。只要做好這兩點，高頻加熱設(shè)備在水中加熱金屬的效果，完全能與空氣中加熱媲美。
如果你的生產(chǎn)中也有 “水下加熱金屬” 的需求（如局部淬火、防氧化加熱），無需擔(dān)心可行性，高頻加熱設(shè)備不僅能實現(xiàn)，還能憑借 “穿透水體、精準(zhǔn)控溫、安全穩(wěn)定” 的優(yōu)勢，為特殊場景加熱提供解決方案，不妨通過實測驗證適配性，解鎖更多加熱可能。
粵公網(wǎng)安備 44190002003728號
