手持式高頻焊機：銅管焊接的高效替代方案（附操作指南）

拋棄傳統火焰焊接，改用手持式高頻焊機焊接銅管，憑借 “局部精準加熱、即焊即成型” 的優勢，成為空調制冷、水暖管道、醫療器械等領域的實用選擇。無論是添加焊料還是預設焊環，這套方案都能實現高效、高質量的銅管連接，以下是具體操作邏輯與優勢解析。

一、手持式高頻焊機焊接銅管的核心優勢（對比火焰焊接）

某空調維修案例顯示：用高頻焊機焊接 Φ12mm 的紫銅管，單接口焊接時間從火焰焊接的 40 秒縮短至 15 秒，且焊口氧化層厚度減少 80%，后續耐壓測試合格率達 100%。

二、手持式高頻焊機焊接銅管的操作步驟（含焊料 / 焊環兩種方式）

1. 前期準備

• 材料處理：用砂紙或銅刷清理銅管接口及待焊區域，去除氧化層、油污（確保焊料能充分浸潤）；若管徑不同（如變徑接頭），需提前將細管插入粗管 1-2mm（預留焊料填充空間）。

• 焊料 / 焊環準備：

• 用焊料：選擇低銀或無銀銅磷焊料（熔點 645-740℃，適配紫銅、黃銅），剪成小段備用；

• 用焊環：將預設好的銅磷焊環套在接口處（焊環內徑略大于銅管外徑，確保貼合）。

• 設備調試：根據銅管直徑選擇感應線圈（Φ6-20mm 銅管適配直徑 8-25mm 的環形線圈），開機預熱設備，功率調至 5-15kW（管徑越大功率越高）。

2. 焊接核心步驟（以預設焊環為例，最常用場景）

• 定位與固定：用夾具將銅管接口對齊（間隙≤0.1mm），確保焊環緊貼接口縫隙（若松動可纏一圈細銅絲固定）。

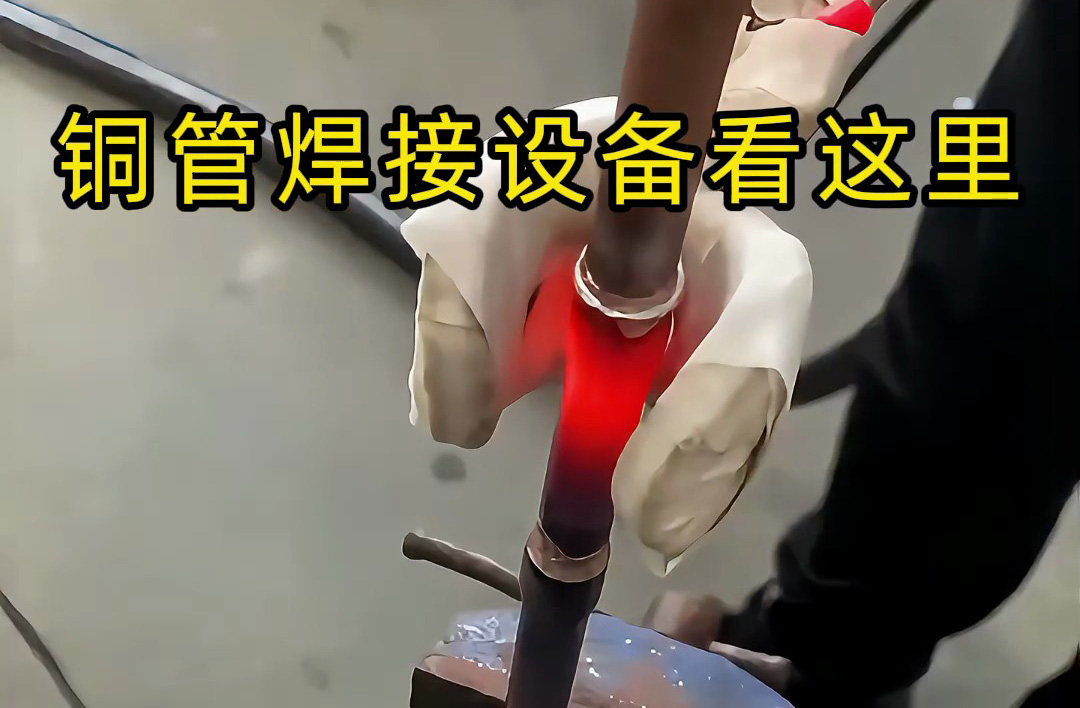

• 高頻加熱：手持感應線圈套在焊環位置，保持線圈與銅管表面距離 2-3mm，啟動設備 —— 高頻磁場（通常 30-60kHz）使銅管及焊環快速發熱，10-20 秒內焊環熔融（觀察到焊料沿縫隙均勻流淌即可）。

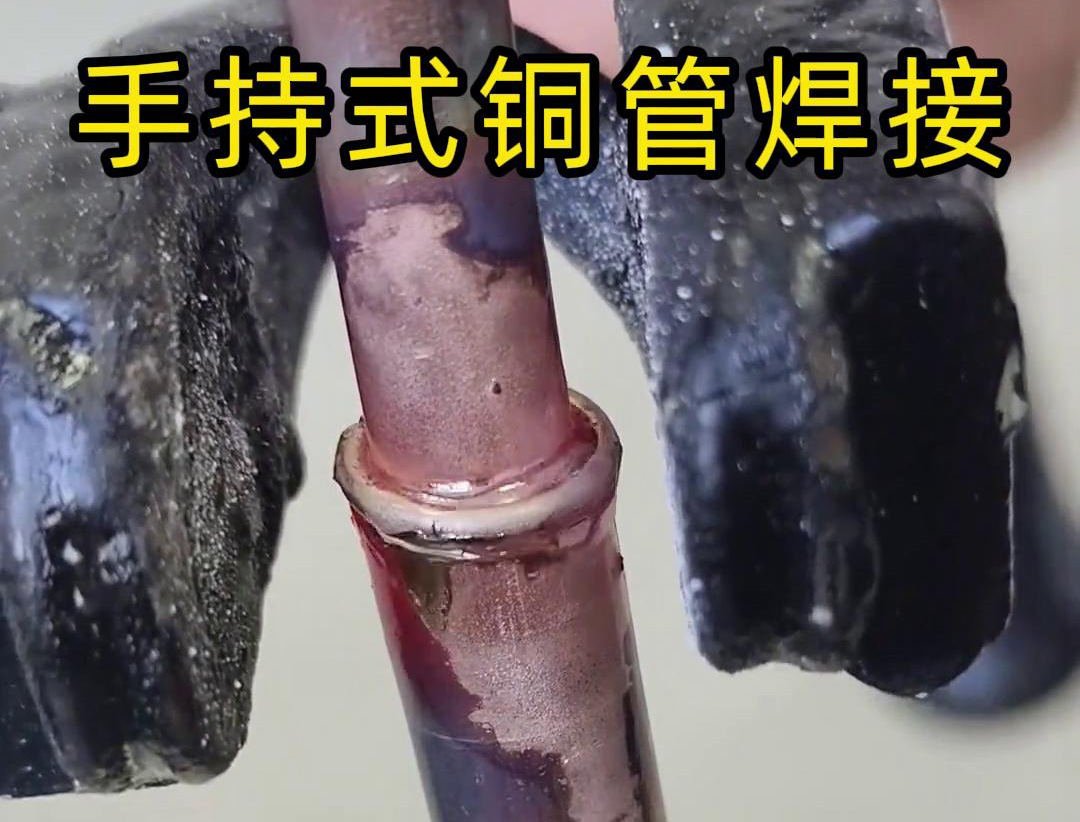

• 停溫成型：焊料完全填充縫隙后立即斷電，保持接口不動 3-5 秒（自然冷卻），焊料凝固后形成密封焊口。

3. 焊后檢查與注意事項

• 外觀判斷：焊口應飽滿、無氣泡，焊料均勻覆蓋接口一周（無未填滿的縫隙）；若出現焊料堆積，可用細砂紙輕磨平整。

• 關鍵禁忌：

• 避免加熱時間過長（超過 30 秒），防止銅管晶粒粗大、變脆（尤其薄壁銅管，厚度≤1mm 時更需嚴控時間）；

• 禁止在潮濕環境操作（水分會導致焊口產生氣孔）；

• 焊后 30 秒內勿觸碰接口（高溫易燙傷，且焊料未完全凝固）。

三、適配場景與設備維護

• 空調、冰箱的蒸發器 / 冷凝器銅管連接（狹小空間內精準操作）；

• 醫用供氧系統的紫銅管無菌焊接（無煙氣污染）；

• 家裝水暖的銅管暗裝接頭（避免火焰損壞墻體、保溫層）。
