產品參數
功率
| 10KW-300KW（具有多種規格感應電源選擇用于感應淬火）
|
淬火方式
| 連續淬火、同時淬火、分段連續淬火、分段同時淬火
|
淬火長度
| 2500mm
|
淬火直徑
| 1200mm
|
淬火重量
| 500kg
|
X軸行程
| 200mm
|
Y軸行程
| 300mm
|
Z軸行程
| 1500mm
|
產品配置
◆ 數控系統控制。
◆ 步進電機驅動。
◆ 滾珠絲杠傳動。
◆ 圓柱直線導軌導向，滾珠滑塊滑動。
◆ 交流調速電機驅動鏈輪鏈條，光杠使工件旋轉。
◆ 交流減速電機驅動絲杠、絲杠是頂尖升降。
◆ 電磁閥控制噴水。
◆ 配有控制加熱設備插頭。
數控系統，可根據不同工件要求編制及儲存多種淬火工藝程序；
● 具有節能，環保，智能化，自動化，少氧化，少變形等特點；
● 控制精度及自動化程度高，熱處理后工件質量一致性好，淬火硬化層一致；
● 在淬火過程中無需人工調整，設備自動完成淬火，加熱效率高，勞動強度低；
● 具有連續淬火、同時淬火、分段連續淬火、分段同時淬火等功能；
● 采用工件移動方式，可實現淬火零件的連續掃描淬火、分段掃描淬火、分段整體淬火功通；
● 無級可調：淬火速度、工作轉速；
產品說明
◆ 可配置一體化淬火液循環冷卻系統。
◆ 采用型材結構機身，自動化程度高。
◆ 采用數控系統或PLC及變頻調速系統實現工件定位、掃描，并通過PLC與電源聯機，實現全自動化生產。
產品性能特點
立式數控淬火機床采用框架式焊接床身結構，雙層精密工作臺，上工作臺移動，該機床上工作臺移動采用滾珠絲杠傳動，步進電機驅動，移動速度無級可調，零件旋轉采用變頻調速控制，速度無級可調。零件夾持長度可電動調整，以適應淬火零件長度的變化，便于調整。采用數控系統實現自動控制，可存儲二十多種零件工藝程序。
該機床具有手動操作及全自動操作功能，適用于單件及批量零件生產，廣泛應用于拖拉機、汽車、工程機械、機床行業的感應熱處理領域。結構合理、功能齊全、安裝調試方便。
該機床具有連續淬火、同時淬火、分段連續淬火、分段同時淬火、等功能，主要用于半軸、傳動軸、凸輪軸等各種軸類零件表面淬火，齒輪類、環類及平面類零件的感應淬火。
產品結構特點
該機床主機由床身、雙層精密工作臺、上頂尖座調整滑動機構、上頂尖總成、工作臺移動及傳動系統、主軸旋轉及傳動系統、零件旋轉與上頂尖調整機構，配種平衡，罩框、電氣數控部分等組成。
1、床身部分：機床采用焊接床身結構，整體進行去應力退火。主要外露件表面經特殊處理，具有良好的防銹抗蝕性能。
2、上頂尖調整機構:上頂尖調整采用電動調整，可實現不同長度工件的裝夾。
3、工作臺系統：采用步進電機通過變速機構驅動滾珠絲杠實現上工作臺的升降運動，移動速度無級可調，傳動輕快，導向精度高，定位準確。
4、主軸旋轉系統：由異步電機通過變速機構和傳動軸驅動主軸旋轉。采用變頻調速實現零件轉速無級調節。
5、罩框：罩框用厚鋼板制成。制作精良，外觀美觀，色澤大方。罩框上部設有玻璃窗及推拉門，既可防止冷卻水外濺，又便于裝卸零件及監控淬火過程。
6、電氣控制部分：電氣控制部分由數控系統、變頻調速器、中間繼電器等組成，電源進線：3相，380V，1.5Kw；可存儲二十種以上零件的淬火工藝，通過數控鍵盤可對各種程序進行編程存儲。機床設置有失電保護、越位保護等功能，具有較高的安全可靠性。

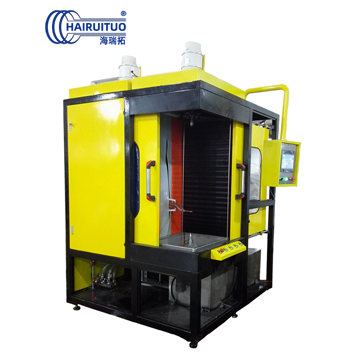

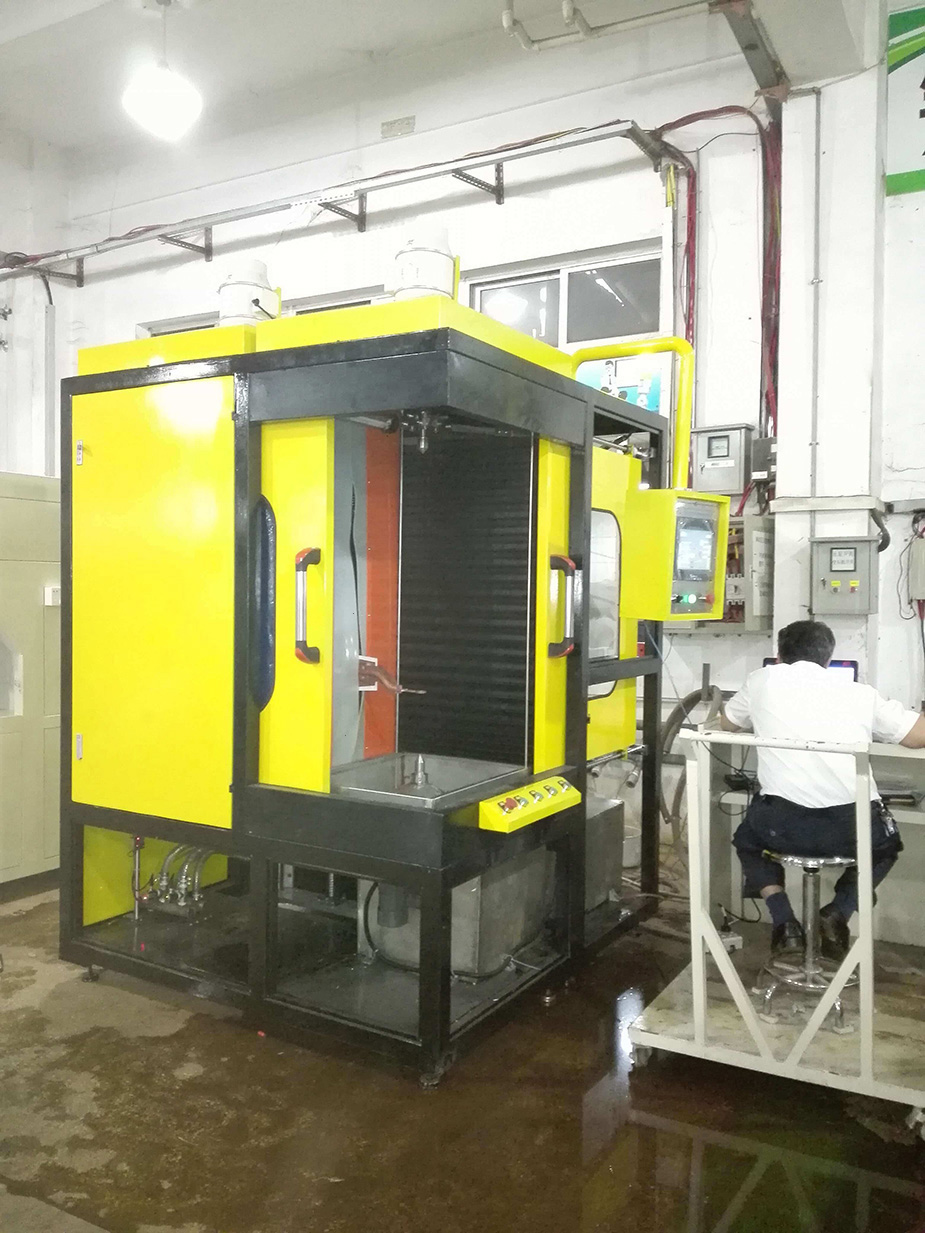

產品及生產工藝圖
