發布時間：2020-05-26 已經有1人查過此文章 返回感應淬火列表

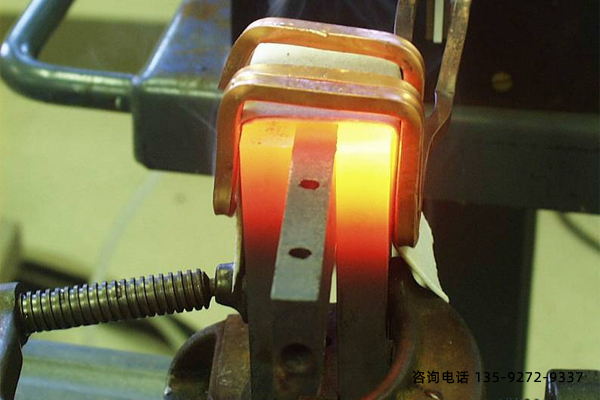

模座HT300材料 2：合金灰鑄鐵 常用材料牌號：GM241 GM246（MoCr鑄鐵） 性能及用途：耐磨性，加工性，焊接性，熱處理性能良好，廣泛用于零件料厚低于1.0毫米的內板件模具的拉延凸模，壓邊圈，及翻邊整形凸模等（用于小批量生產的模具，具體根據客戶要求來選擇）。 熱處理：火焰淬火，高頻淬火， 熱處理硬度達到50(HRC)到55（HRC）
3：球墨鑄鐵 常用材料牌號：QT600/700 性能及用途：相較于合金灰鑄鐵耐磨性，加工性，焊接性，熱處理性能更加提高，廣泛用于零件料厚低于1.0毫米的內板件模具的拉延凸模，壓邊圈，及翻邊整形凸模等（用于中批量生產的模具，具體根據客戶要求選擇）。 熱處理：火焰淬火，高頻淬火， 熱處理硬度達到50(HRC)到58（HRC） 4：合金球墨鑄鐵 常用材料牌號：GGG70 GGG70L 性能及用途：相較于球墨鑄鐵耐磨性，加工性，焊接性，熱處理性能更加提高，廣泛用于零件料厚低于1.0毫米的內外板件模具的拉延凸模，凹模，壓邊圈，及翻邊整形凸模等。（根據客戶要求選擇） 熱處理：火焰淬火，高頻淬火， 熱處理硬度達到55(HRC)到58（HRC）
拉延凸模GGG70L材質 5鑄造空冷合金鋼 常用材料牌號：ICD5 7CrSiMnMoV 性能及用途：此類鑄鋼是高碳低合金鋼，具有良好的耐磨性，焊接性能，尤其是熱處理后能獲得很好的硬度，增加了工作部分的耐用度，廣泛用于零件料厚低于1.0毫米的內外板件模具的修邊凸模，刀塊，整形類的整形凸模及刀塊等 熱處理：火焰淬火，高頻淬火， 熱處理硬度達到55(HRC)到58（HRC） 整形ICD5材質 6鍛造合金空冷鋼 常用材料牌號：HMD5 性能及用途：相較于鑄造空冷合金鋼具有更加良好的耐磨性，焊接性能，耐用性及強度，但因為鍛造工藝比鑄造工藝相對來說繁瑣，所以一般用于鑲件，廣泛用于零件料厚低于1.0毫米的內外板件模具的修邊凸模鑲塊，整形類的整形區域鑲塊，廢料刀鑲塊。 熱處理：火焰淬火，高頻淬火， 熱處理硬度達到55(HRC)到58（HRC）
7鍛造高合金鋼 常用材料牌號：SKD11(Cr12MoV，) 性能及用途：相較于鍛造空冷合金鋼，鍛造高合金鋼具有更高的耐磨性，更高韌性，更高強度，更高的使用壽命，廣泛用于零件料厚大于1.0毫米，高強度零件等模具的修邊凸模鑲塊，整形類的整形區域鑲塊，廢料刀鑲塊，拉延凸凹模鑲塊，壓邊圈鑲塊等。 熱處理：調質處理（淬火加高溫回火，能使工件得到更好的機械性能） 熱處理硬度達到60(HRC)到62（HRC）
Copyright © 2024 廣東海拓智能科技有限公司 版權所有 粵ICP備14033160號
粵公網安備 44190002003728號
地址： 中國廣東省東莞大嶺山鎮大畔田路102號301室
